Судовые электрораспределительные устройства

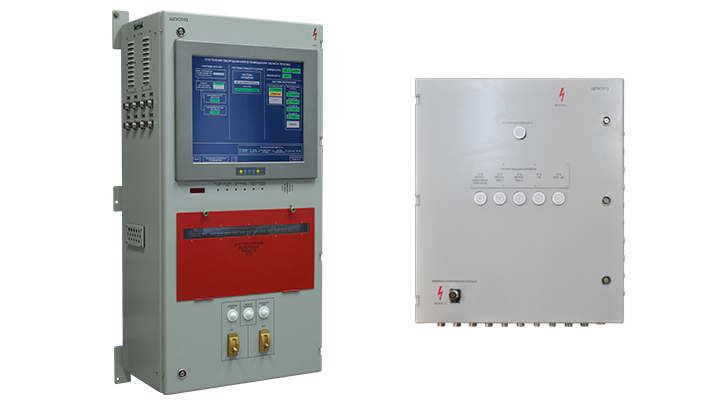

Фото: Судовые электрораспределительные устройства

Разработка и изготовление распределительных щитов.

Щит ЩПУСППЗ Предназначен для:

Обеспечения автоматического переключения с основного на резервное электропитание при пропадании основного, с сохранением приоритетности основного в случае его восстановления;
Обеспечения бесперебойного электропитания 380 В 50 Гц/220В 50 Гц с нагрузочной способностью 1 А устройств противопожарной автоматики;
Выдачи бесперебойного электропитания 380 В 50 Гц/220В 50 Гц с нагрузочной способностью 2 А в случае получения внешнего сигнала «ПУСК» (в виде замыкания нормально-разомкнутых цепей) от внешних устройств на включение средств ППЗ;
Выдачи бесперебойного электропитания 380 В 50 Гц/220В 50 Гц с нагрузочной способностью 2 А в случае получения внешнего сигнала «ПУСК»(в виде получения напряжения 127 В 50 Гц) от внешних устройств на включение средств ППЗ;
Выдачи бесперебойного электропитания 27 В с нагрузочной способностью 8 А в случае получения внешнего сигнала «ПУСК» (в виде замыкания нормально-разомкнутых цепей) от внешних устройств на включение средств ППЗ;
Выдачи бесперебойного электропитания 27 В с нагрузочной способностью 8 А в случае получения внешнего сигнала «ПУСК» (в виде получения напряжения 127 В 50 Гц) от внешних устройств на включение средств ППЗ;
Выдачи управляющих сигналов в виде размыкания нормально замкнутых «сухих» контактов и замыкания нормально разомкнутых «сухих» контактов в случае получения внешнего сигнала «ПУСК».

Основные технические характеристики

Соответствует требованиям	ОСТ В5Р.6083
Интерфейс передачи данных	RS-485
Степень защиты	IP44
Климатическое исполнение	ОМ по ГОСТ 15150
Категория размещения	3 по ГОСТ 15150
Группа исполнения	2.1.2 по ГОСТ РВ 20.39.304 с учётом требований ОСТ В5Р.4347 по группе жёсткости А и ОСТ В5Р.4346 по 1 уровню ударостойкости
Напряжение питания, Род тока, Частота	380 В, переменный, 50Гц
Потребляемая мощность	не более – 1,3 кВ·А

Щит ЩСДВСППЗ Предназначен для:

Формирования световой и звуковой сигнализации, представления оператору на 19′ сенсорном мониторе данных по состоянию технических средств ППЗ в контролируемых объекта, управления техническими средствами со встроенной панели и сенсорного дисплея;
Мониторинга состояния систем противопожарной защиты в комплексе и по каждому защищаемому помещению отдельно, с отображением информации на встроенном мониторе и возможностью дистанционного управления исполнительными механизмами оператором щита из поста контроля;
Сбора данных по информационным линиям связи с сопрягаемыми системами по цифровому интерфейсу RS-485 и сети Ethernet;
Передачи информации о состоянии систем противопожарной защиты по каждому защищаемому помещению в общеобъектовую информационную сеть по цифровому каналу;
Формирования на базе щита системы информационной поддержки руководителя борьбой с пожаром на объекте.

Основные технические характеристики

Соответствует требованиям	ОСТ В5Р.6083
Количество каналов информационного сопряжения	8 каналов RS-485 2 канала Ethernet
Степень защиты	IP20
Климатическое исполнение	ОМ по ГОСТ 15150
Категория размещения	3 по ГОСТ 15150
Группа исполнения	2.1.2 по ГОСТ РВ 20.39.304 с учётом требований ОСТ В5Р.4347 по группе жёсткости А и ОСТ В5Р.4346 по 1 уровню ударостойкости
Напряжение питания, Род тока, Частота	380 В, переменный, 50Гц
Потребляемая мощность	не более – 1,0 кВ·А
