Система быстродействующего автоматического включения средств противопожарной защиты «Карат-Э» предназначена для установки на объекты, поднадзорные Морскому Регистру судоходства России и служит для выдачи сигналов на автоматическое включение средств противопожарной защиты и сигнализации при появлении открытого пламени, повышении температуры или давления выше установленного предела в охраняемых помещениях объекта. Система разработана для использования в составе систем взрывоподавления и пожаротушения объектов морской техники.
Предприятием так же разработан комплект индивидуальных электрораспределительных устройств (ЭРУ) – щитов питания и управления, щитов дистанционного включения, щитов сигнализации и управления. Для поставки индивидуальных электрораспределительных устройств разрабатывается РКД для конкретного проекта.

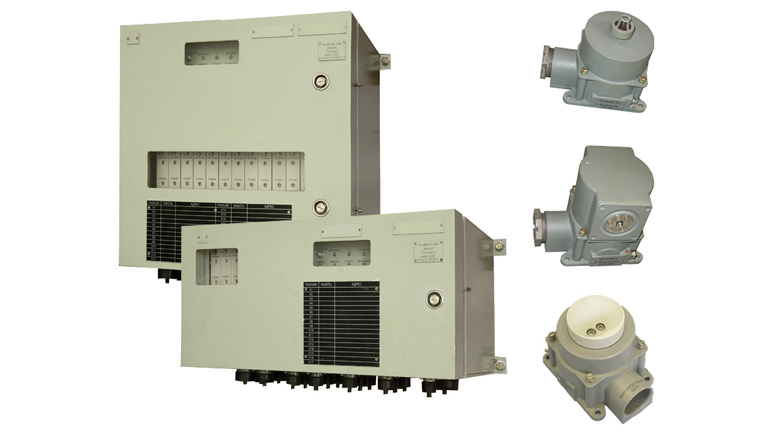

Состав системы «Карат-Э»:
- приборы ПСУ-4, ПСУ-12;
- датчики (ТА, ДА, ИКА);
- прибор оповещения (ПО).
Состав ЭРУ:
- щит сигнализации и дистанционного включения средств противопожарной защиты (ЩСДВСППЗ);
- щит управления средствами противопожарной защиты (ЩУСППЗ);
- щит дистанционного включения средств противопожарной защиты (ЩДВСППЗ).
Основные ТТХ системы «Карат-Э»:
| Принцип построения системы | Модульный, количество приборов определяется проектантом заказа |
| Питание | 380 В 50 Гц |
| Мощность для прибора ПСУ с 12 датчиками, не более | 0,1 кВА |
| Время приведения системы в действие с момента подачи электропитания, не более | 1 с |
| Эквивалентная чувствительность датчика ИКА при площади очага пламени от горения керосина 0,1 м2 | 10 м |
| Угол обзора датчика ИКА | 90° |
| Порог срабатывания датчика ТА | 65 °С |
| Величина превышения давления в охраняемом помещении над атмосферным, вызывающая срабатывание датчика ДА |
0,08(+0,02 : -0,01) кг/см2 при скорости нарастания давления не менее 1 кг/см2 в секунду |
| Защита от ложных срабатываний | Обеспечивается |
| Рабочая температура | 0 ÷ +45 °С |
| Относительная влажность | 98% при +35 °С |
| Возможность использования во взрывоопасных помещениях | Обеспечивается |
| Стандарт информационного обмена | RS-485 |
