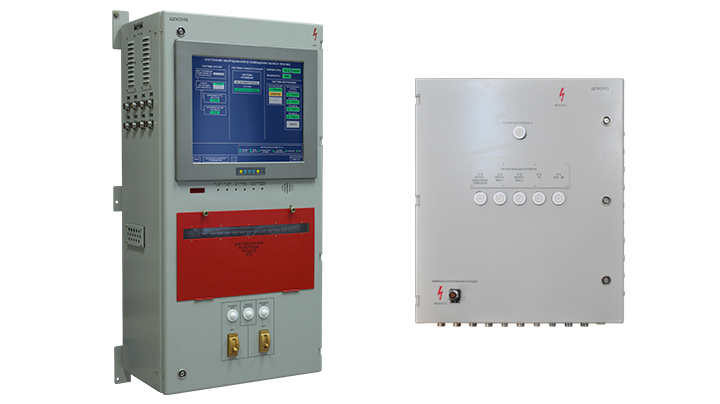

Судовые электрораспределительные устройства

Судовые электрораспределительные устройства
Разработка и изготовление распределительных щитов.

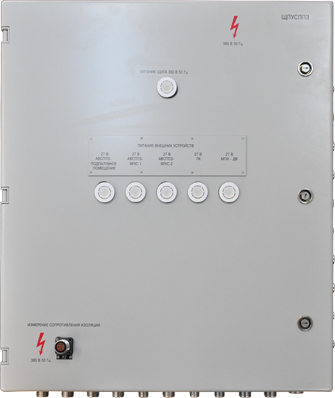

Щит ЩПУСППЗ Предназначен для:

  • Обеспечения автоматического переключения с основного на резервное электропитание при пропадании основного, с сохранением приоритетности основного в случае его восстановления;
  • Обеспечения бесперебойного электропитания 380 В 50 Гц/220В 50 Гц с нагрузочной способностью 1 А устройств противопожарной автоматики;
  • Выдачи бесперебойного электропитания 380 В 50 Гц/220В 50 Гц с нагрузочной способностью 2 А в случае получения внешнего сигнала «ПУСК» (в виде замыкания нормально-разомкнутых цепей) от внешних  устройств на включение средств ППЗ;
  • Выдачи бесперебойного электропитания 380 В 50 Гц/220В 50 Гц с нагрузочной способностью 2 А в случае получения внешнего сигнала «ПУСК»(в виде получения напряжения 127 В 50 Гц) от внешних  устройств на включение средств ППЗ;
  • Выдачи бесперебойного электропитания 27 В с нагрузочной способностью 8 А в случае получения внешнего сигнала «ПУСК» (в виде замыкания нормально-разомкнутых цепей) от  внешних  устройств на включение средств ППЗ;
  • Выдачи бесперебойного электропитания 27 В с нагрузочной способностью 8 А в случае получения внешнего сигнала «ПУСК» (в виде получения напряжения 127 В 50 Гц) от внешних  устройств на включение средств ППЗ;
  • Выдачи управляющих сигналов в виде размыкания  нормально замкнутых «сухих» контактов и замыкания нормально разомкнутых «сухих» контактов в случае получения внешнего сигнала «ПУСК».

Основные технические характеристики

Соответствует требованиям ОСТ В5Р.6083
Интерфейс передачи данных RS-485
Степень защиты IP44
Климатическое исполнение ОМ по ГОСТ 15150
Категория размещения 3 по ГОСТ 15150
Группа исполнения
2.1.2 по ГОСТ РВ 20.39.304 с учётом требований
ОСТ В5Р.4347 по группе жёсткости А и ОСТ В5Р.4346 по 1 уровню ударостойкости
Напряжение питания,
Род тока, Частота
380 В, переменный, 50Гц
Потребляемая мощность
не более – 1,3 кВ·А

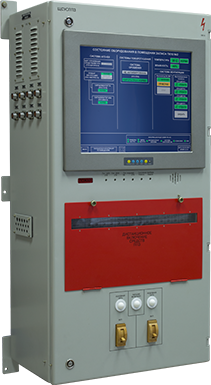

Щит ЩСДВСППЗ Предназначен для:
  • Формирования световой и звуковой сигнализации,  представления оператору на 19′ сенсорном мониторе данных по состоянию технических средств ППЗ в контролируемых объекта, управления техническими средствами со встроенной панели и сенсорного дисплея;
  • Мониторинга состояния систем противопожарной защиты в комплексе и по каждому защищаемому помещению отдельно, с отображением информации на встроенном мониторе и возможностью дистанционного управления исполнительными механизмами оператором щита из поста контроля;
  • Сбора данных по информационным линиям связи с сопрягаемыми системами по цифровому интерфейсу RS-485 и сети Ethernet;
  • Передачи информации о состоянии систем противопожарной защиты по каждому защищаемому помещению в общеобъектовую информационную сеть по цифровому каналу;
  • Формирования на базе щита системы информационной поддержки руководителя борьбой с пожаром на объекте.

Основные технические характеристики

Соответствует требованиям

ОСТ В5Р.6083

Количество каналов информационного

сопряжения

8 каналов RS-485

2 канала Ethernet

Степень защиты

IP20

Климатическое исполнение

ОМ по ГОСТ 15150

Категория размещения

3 по ГОСТ 15150

Группа исполнения

2.1.2 по ГОСТ РВ 20.39.304 с учётом требований
ОСТ В5Р.4347 по группе жёсткости А и ОСТ В5Р.4346 по 1 уровню ударостойкости

Напряжение питания,
Род тока, Частота

380 В, переменный, 50Гц

Потребляемая мощность

не более – 1,0 кВ·А
